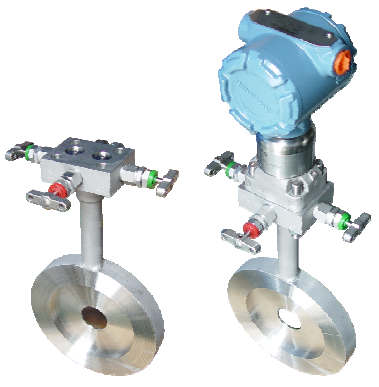

VT200D紧凑型孔板流量计-直接安装

上架时间：2019-01-05 22:02
订购热线： 18840456218
参数描述

VT200D紧凑型孔板流量计-直接安装一体化三阀组的两个高低压仪表接口的中心距为33mm，可以通过螺栓直接与3051C/2051C及3051SMV的高低压膜片连接密封（需要拆卸掉共面法兰）。与取压中心

VT200D紧凑型孔板流量计-直接安装

一体化三阀组的两个高低压仪表接口的中心距为33mm，可以通过螺栓直接与3051C/2051C及3051SMV的高低压膜片连接密封（需要拆卸掉共面法兰）。
与取压中心距为54mm的传统法兰形式的变送器直接安装: 高低压中心距为54mm的传统法兰连接的变送器最为普遍，包括Rosemount的1151， EJA，Siemens，ABB，E+H等。
通过使用转换法兰将标准VT200紧凑型孔板的仪表连接中心距33mm转成标准的54mm, 这样就可以直接通过固定螺栓与变送器直接安装。

VT200D紧凑孔板基本参数
差压计算：请联系西安易智通销售代表进行差压流量的计算。下单前需要流量组态数据，以确认是否满足客户的应用要求。
测量介质：液体、气体、蒸汽
过程温度上限:变送器直接安装时, 过程温度小于450ºF（232ºC）
主体/孔板材质:316SST 或 304SST;阀组材质:316SST或304SST;
法兰、法兰螺栓及螺帽
•客户提供
•备件可以单独定购
变送器连接螺栓及螺帽
•螺栓－A193 Grade B8M
•螺帽－A194 Grade 8M
垫片及O形环
•垫片由客户提供
•标准垫片为非石棉金属缠绕垫片。使用其他垫片时，请咨询CNLOK销售代表。
•备件可以单独定购
注：VT200孔板拆卸后，必须换掉垫片及O形环。
孔板类型
•直角边，板式
孔板取压形式
•角接取压
孔板开孔尺寸
•根据客户提供的过程参数进行差压流量计算，确定孔板的开孔尺寸。通常Beta值在0.2-0.75之间。
计算时要综合考虑差压，压力损失，雷诺数大小，差压变送器量程等因素，以满足客户的测量要求。

VT200D紧凑型孔板安装要求
直管段要求
注：1）未列出的干扰请咨询我司销售代表；
2）根据ISO5167，所列数值为管道直径的倍数；
3）当使用整流器时，请参考ISO5167推荐的直管段长度。

Beta		0.4	0.65
孔板上游（进口）直管段	缩颈（1寸管）	5	12
	单个90°弯头或者三通	13	44
	在同一平面上的两个90°弯头	10	44
	在不同平面上的两个90°弯头	50	60
	扩径	12	28
	球阀或闸阀全开时	12	28
孔板上游（进口）直管段		6	7

安装方向要求

管道方向/流量方向	过程介质
	气体	液体	蒸汽
水平	D/R	D/R	D/R
垂直向上	R	D/R	R
垂直向下	D/R	NA	NA
注：D:适合直接安装 R:适合分体安装 NA:不推荐

VT200D紧凑型孔板与差压变送器安装图
