液位计旁通管/旁通室

上架时间：2026-04-08 14:38
订购热线： 18840456218
参数描述

液位计旁通管/旁通室特点：连通器原理，用于将液位计（如雷达、磁致伸缩）安装在储罐外部，实现隔离，便于带压、带电维护。使用旁通管安装的液位计有：导播雷达液位计、磁翻

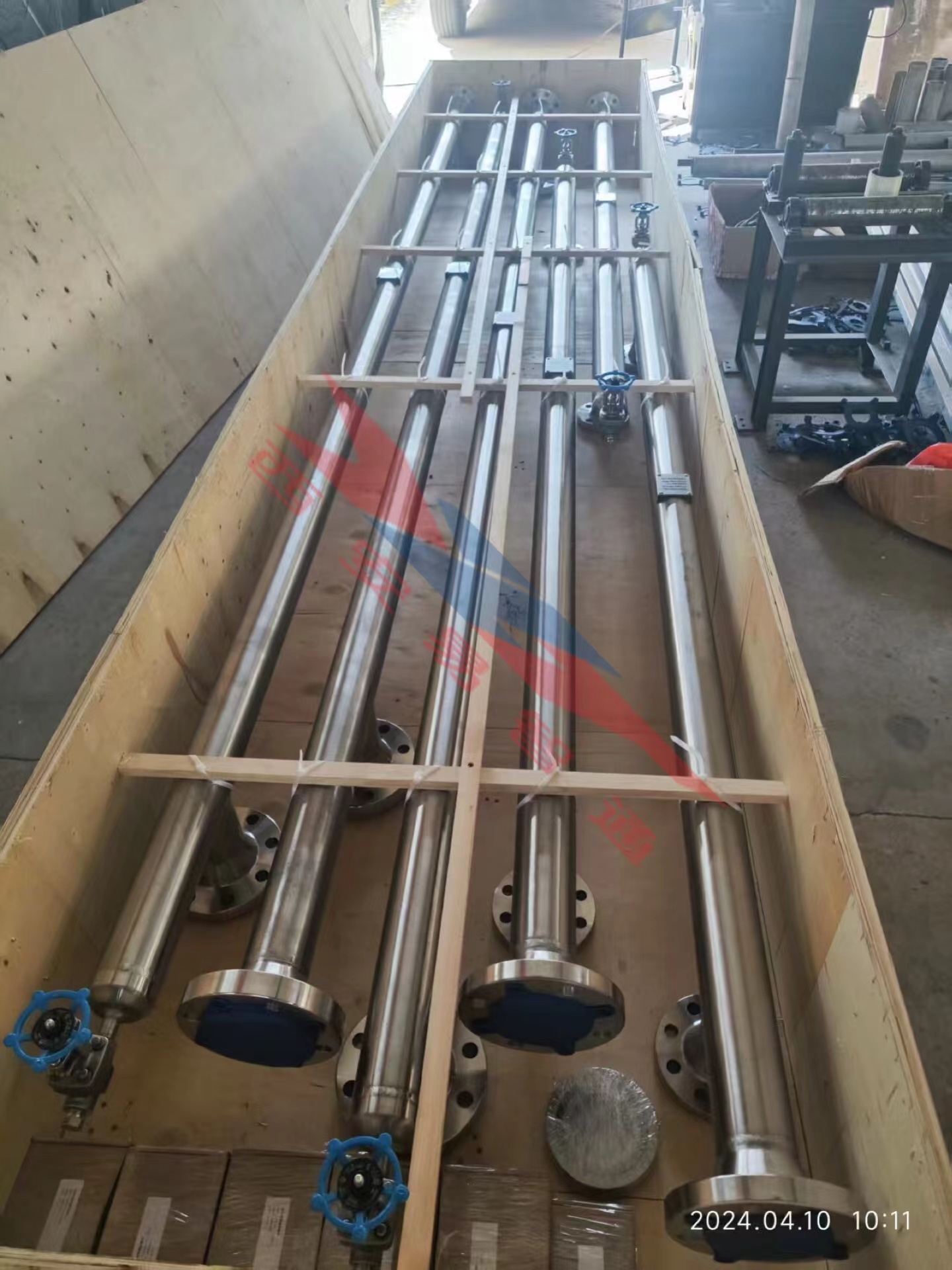

液位计旁通管/旁通室
特点：连通器原理，用于将液位计（如雷达、磁致伸缩）安装在储罐外部，实现隔离，便于带压、带电维护。
使用旁通管安装的液位计有：导播雷达液位计、磁翻柱/磁翻板液位计、浮筒/浮球液位计/液位开关等。
旁通管的作用
抵御工况干扰：当容器内液面波动剧烈（如搅拌罐）、存在大量泡沫或介质有沸腾/湍流时，直接测量的准确度会大打折扣。旁通管能提供一个相对平稳、安静的测量环境，确保读数稳定可靠。
实现过程隔离，支持在线维护：通过旁通管上的阀门，可以将液位计与主工艺过程隔离开来。这意味着你可以在不停产、不放空容器的情况下，对液位计进行清洁、校验、维修甚至更换，这对于连续性生产很重要。
拓展仪表应用范围：某些测量技术（如导波雷达）对介质特性有要求。对于介电常数过低的介质，通过在金属旁通管内测量，可以增强雷达反射信号，使原本难以测量的工况成为可能。

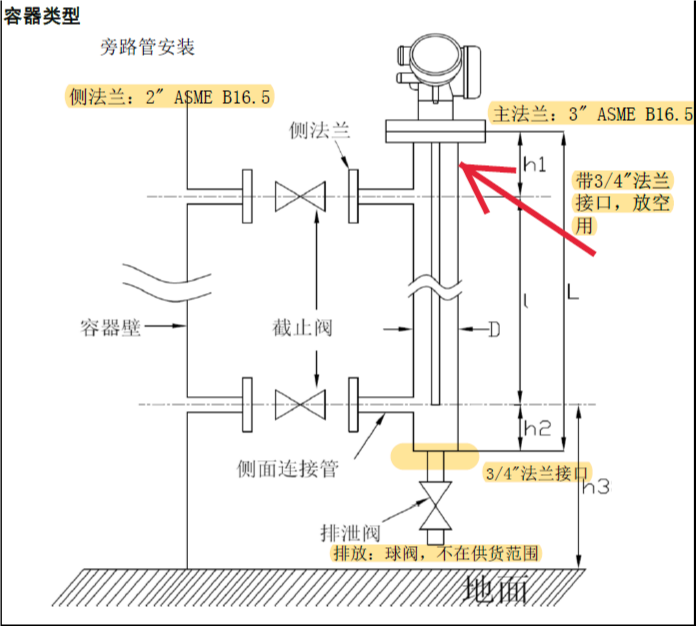

旁通管结构

旁通管选型要素
1.管体材质与规格
材质：必须耐工艺介质腐蚀。常用316L不锈钢，对于强腐蚀性介质，可选哈氏合金（C276等）、Monel等高级材质。
内径：为确保浮子（如果使用）或雷达信号顺畅，内径通常不小于50mm（约2英寸），且内壁应光滑，避免焊缝突起造成卡滞。
2.过程连接与阀门
上下连接口：旁通管通过上下两个法兰（或螺纹）与容器相连。上下连接阀门的口径通常为DN25或DN50。
隔离阀：在上下连接口处须安装切断阀（如球阀、闸阀）。这是实现在线维护功能的关键部件，用于隔离旁通管与容器。
3.辅助接口
顶部等压孔：须在旁通管顶端开设一个5-10mm的小孔与大气或容器气相空间连通，防止形成气锁。
底部排放阀：在旁通管最低点安装排放阀，用于排空、清洗和排污，方便维护。
伴热夹套/保温：对于高粘度、易结晶或低温下会凝固的介质（如重油、某些化工原料），须加装伴热夹套或保温层，防止介质在旁通管内凝固导致仪表失灵。

旁通管不适用的工况
不适用于高粘稠、易结晶或含大量固体颗粒的介质。
因为旁通管管径有限，介质流动性差，极易在管内挂壁、沉积甚至完全堵塞。一旦堵塞，管内液位将无法跟随容器实际液位变化，导致测量完全失效，且清理非常困难。对于此类介质，应优先考虑法兰连接的隔膜密封式压力变送器或非接触式雷达，并直接安装在容器本体上。
